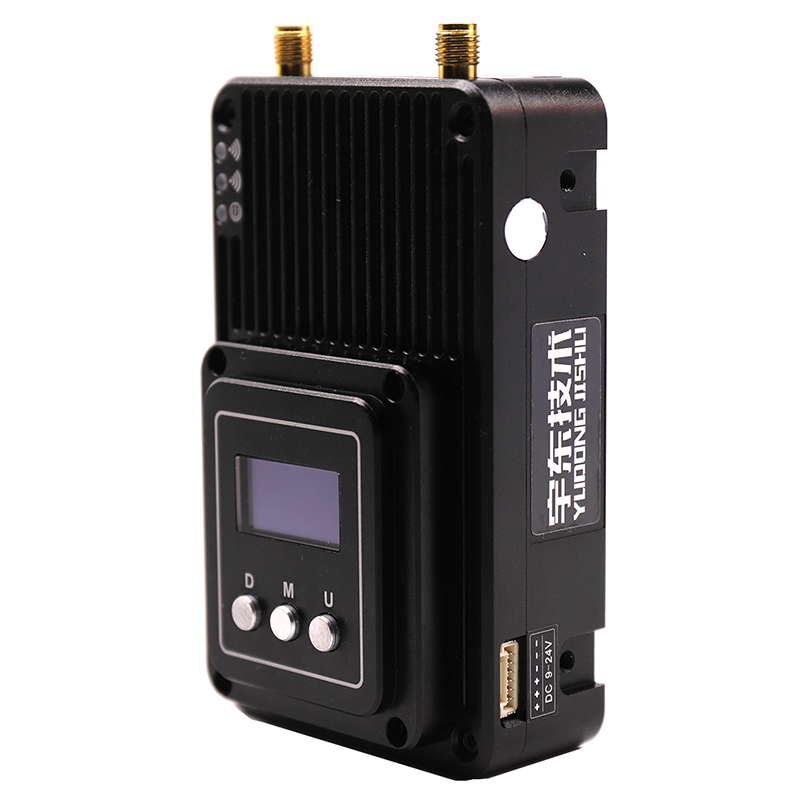

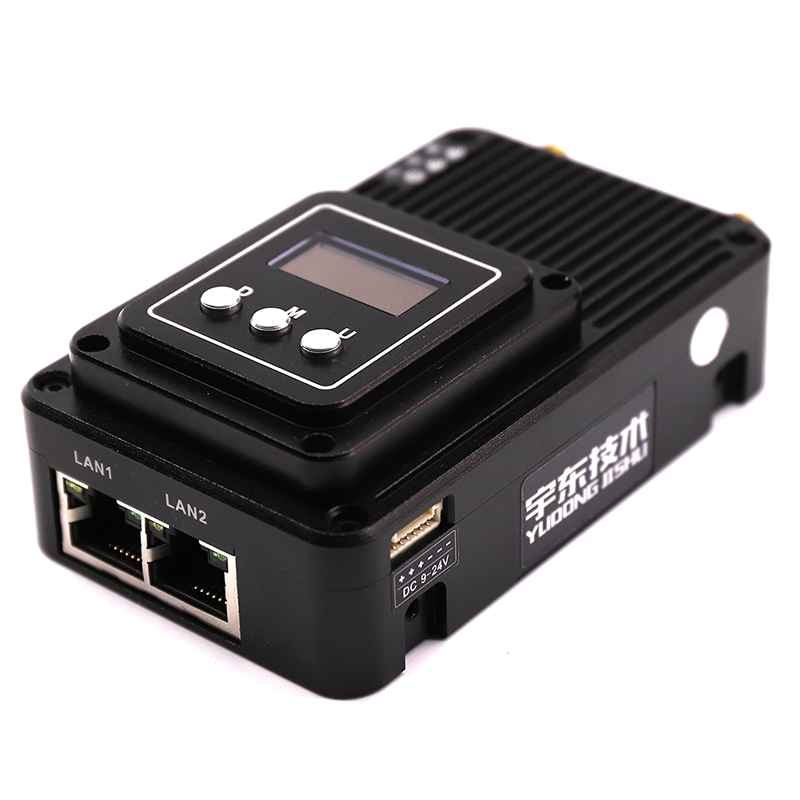

YD-TD8000-DT
YDTD8000宇東視頻數據無線圖傳系統采用工業級無線高速率數據傳輸技術，非視距，非WIFI，集合正交頻分復用時分多址調制及MIMO多進多出容量技術，完全基于IP互聯網協議，實現全雙向透明通道傳輸。非視距：300-600米；地面視距：800-1500米；空對地：5000米。系統為純硬件連接，即插即用；創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口，更好的用戶角度體驗。通道最大支持30Mbps吞吐量，可廣泛應用于工業自動化、工業機器人、無人機、視頻監控等通信工作。
YDTD8000宇東視頻數據無線圖傳系統采用工業級無線高速率數據傳輸技術，非視距，非WIFI，集合正交頻分復用時分多址調制及MIMO多進多出容量技術，完全基于IP互聯網協議，實現全雙向透明通道傳輸。非視距：300-600米；地面視距：800-1500米；空對地：5000米。系統為純硬件連接，即插即用；創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口，更好的用戶角度體驗。通道最大支持30Mbps吞吐量，可廣泛應用于工業自動化、工業機器人、無人機、視頻監控等通信工作。
|
DC 9-30V IN |
|||||
|
1、2、3腳 |
VCC+ |
4、5、6腳 |
GND |
||
|
LCD_USART |
|||||
|
1腳 |
GND |
3腳 |
RX |
||
|
2腳 |
TX |
4腳 |
VCC+ 3.3V |
||
|
RJ45_LAN |
|||||
|
1腳 |
TX+ |
3腳 |
RX+ |
||
|
2腳 |
TX- |
4腳 |
RX- |
||
|

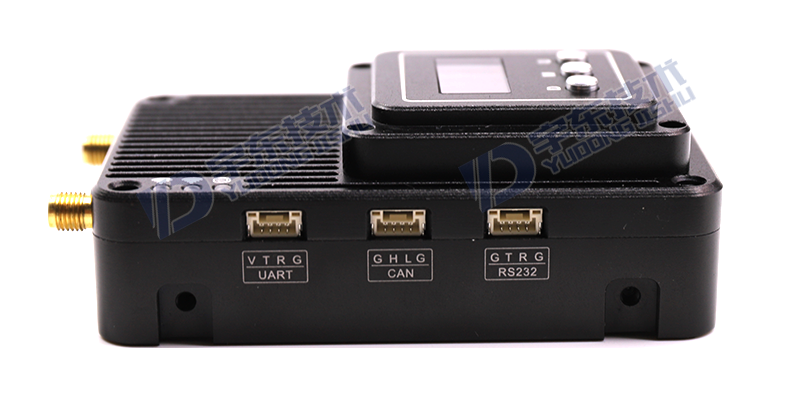

RS_232 |
|||||
|
1腳 |
GND |
3腳 |
RX |
||
|
2腳 |
TX |
4腳 |
GND |
||
|
CAN |
|||||
|
1腳 |
GND |
3腳 |
CAN-L |
||
|
2腳 |
CAN-H |
4腳 |
GND |
||
|
USART_TTL |
|||||
|
1腳 |
VCC+3.3V |
3腳 |
RX |
||
|
2腳 |
TX |
4腳 |
GND |
||
|
LED |
|||||
|
1 |
Signal 80% |
3 |
POWER |
||
|
2 |
Signal 20% |
|
|
||
